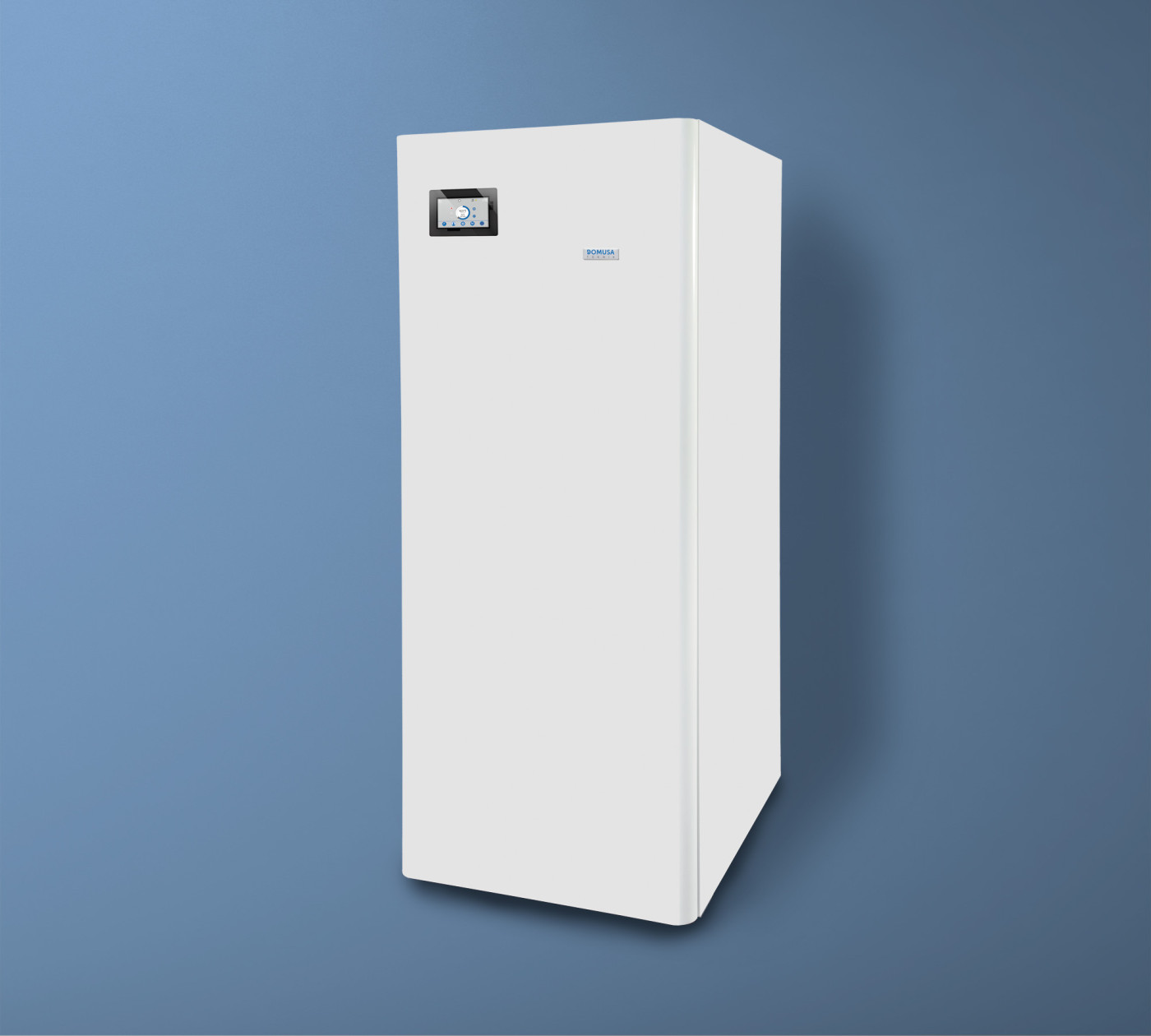

MÓDULO HIDRÁULICO
FUSION HT
- Módulo hidráulico integrado
- Depósito ACS en acero inoxidable
- Equipamiento completo
El módulo hidráulico todo en uno Fusion HT integra el equipamiento necesario para la instalación de calefacción, refrigeración y agua caliente sanitaria.
El completo equipamiento que incorpora el módulo FUSION HT facilita la instalación y reduce el espacio necesario Podríamos destacar el grupo de seguridad de ACS, el vaso de expansión de ACS, la válvula de tres vías o el calderín de apoyo con toma de resistencia..
Los acumuladores acs del Fusión HE están construidos en acero inoxidable, cumplen las exigencias higiénicas más estrictas y además este material dispone de un gran coeficiente de transmisión que le confiere al acumulador una gran capacidad para producir agua caliente sanitaria.
El acero inoxidable es un material con unas propiedades excepcionales en cuanto a desprendimientos, oxidación y sedimentación.
En su superficie se crea una pátina de manera natural provocando una autoprotección que evita oxidaciones incluso en instalaciones con aguas extremadamente corrosivas
En los interacumuladores de lo FUSION HT se ha dimensionado el intercambiador de serpentín teniendo en cuenta las temperaturas de trabajo y los caudales propios de las bombas de calor, consiguiendo el máximo intercambio térmico y evitando ciclos intermitentes de funcionamiento en la bomba de calor.
Con este sistema se mantiene todo el acumulador a temperaturas homogéneas evitando zonas frías en las que puedan prosperar bacterias como la legionella.
El acumulador de agua caliente sanitaria del módulo FUSION HT está aislado térmicamente con espuma rígida de poliuretano inyectado en molde y disponen de una boca de acceso en la parte superior, la cual facilita la limpieza del interacumulador. A su vez incorpora una toma prevista para la resistencia eléctrica.
| MODELO | VOLUMEN ACS L | APLICACIÓN | DIMENSIONES: ANCHO | DIMENSIONES: ALTURA | DIMENSIONES: FONDO | SUPERFICIE DE INTERCAMBIO m2 | CLASE DE EFICIENCIA ENERGÉTICA |
|---|---|---|---|---|---|---|---|
| FUSION HT 150 | 150 | Calefacción, refrigeración y ACS | 600 | 1500 | 600 | 2,25 |  |
| FUSION HT 200 | 200 | Calefacción, refrigeración y ACS | 600 | 1900 | 600 | 2,50 | |
| FUSION HT 300 | 300 | Calefacción, refrigeración y ACS | 600 | 1870 | 650 | 3,10 | |
| FUSION HE | |
|---|---|
| Válvula de seguridad de ACS | |
| Manguitos dieléctricos | |
| Vaso de expansión ACS | |
| Acumulador ACS Inoxidable | |
| Desconector de llenado | |
| Válvula de tres vías | |
| Filtro | |
| Calderín de apoyo con toma de resistencia | |
| Kit de vaso de expansión calefacción FUSION HE | |
| Kit bomba de apoyo | |
| Aislante bomba de apoyo | |
| Kit de resistencia 1,5 kW FUSION | |
| Kit de resistencia 2,5 kW FUSION | |
| Kit de resistencia 3,5 kW FUSION | |
| Kit hidráulico DC1D (Kit hidráulico de aguja) | |
| Protección catódica | |
| Kit silent blocks unidad exterior |
FUSION HE
| IC: Ida Calefacción/Climatización, Ø22 (racor de 1" M). | RC: Retorno Calefacción/Climatización, Ø22 (racor de 1" M).) | IBC: Ida de la Bomba de Calor, Ø22 (racor de 1" M). | RBC: Retorno de la Bomba de Calor, Ø22 (racor de 1" M). | ACS: Salida de Agua Caliente Sanitaria, 1/2" M. | AFS: Entrada de Agua Fría Sanitaria, Ø18 (racor de 3/4" M). | R: Toma para Recirculación de ACS, 1/2" M. |
| FUSION HE 150 (mm) | FUSION HE 200 (mm) | FUSION HE 300 (mm) |
|---|
| Altura total A | 1542 | 1948 | 1978 |
| Toma B | 580 | 580 | 631 |
