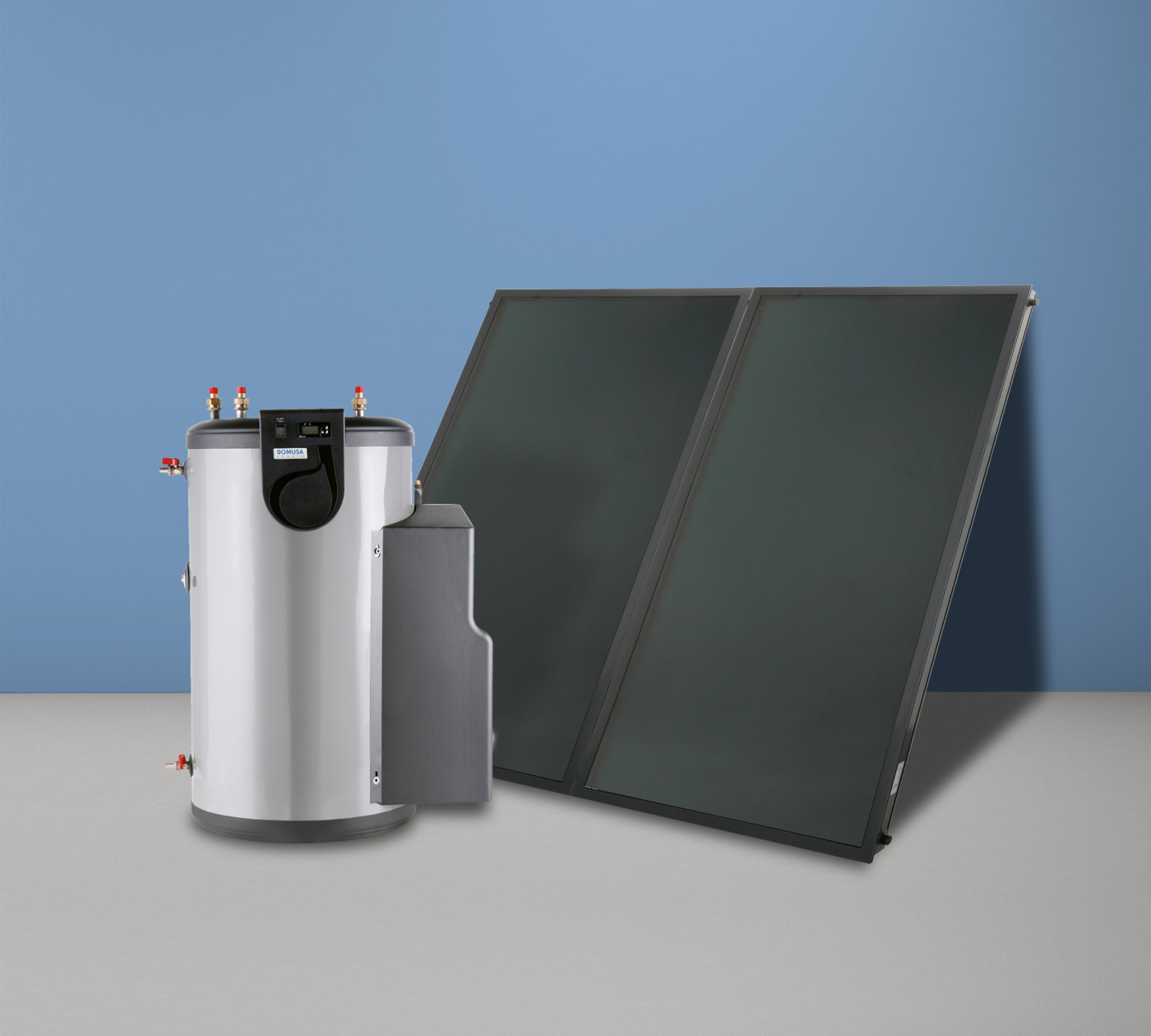

Conjunto solar para producción de agua caliente sanitaria, que tiene como característica principal, el innovador sistema de auto-vaciado de los paneles solares dentro de un circuito cerrado, formado por aire y fluido calo-portador.
El agua caliente calentada en los paneles solares, se almacena en un acumulador de acero inoxidable, lista para ser utilizada en los puntos de consumo.
En la versión ¨DUO¨, cuando no exista energía solar o ésta sea insuficiente, el agua del acumulador del conjunto solar puede ser calentada por otra fuente energética, gracias a su circuito intercambiador de apoyo.
Es la solución idónea para casas unifamiliares, y su amplia gama permite adaptarse a las distintas necesidades que en ella se plantean.
El sistema carga de aire de forma automática los paneles solares, cuando no se requiere más energía, o cuando no existe radiación solar. Se evitan así posibles deterioros en los propios captadores del conjunto solar, bien por exceso de calor o por heladas.
El agua caliente generada por el aporte solar, se acumula en un depósito de acero inoxidable. Esto garantiza una larga vida al sistema, por las características de durabilidad del material.
El conjunto solar incorpora paneles solares de alto rendimiento, que unido a la gran superficie de intercambio del acumulador, genera un excepcional aprovechamiento energético.
A diferencia de la mayoría de los sistemas que se encuentran en el mercado, DOMUSA TEKNIK añade a estos conjuntos solares todos los complementos necesarios de la instalación: vaso de expansión y válvula de seguridad de ACS, y manguitos dieléctricos de latón para los 2 circuitos (solar, y ACS).
Con su versión ¨PLUS¨, es posible hacer instalaciones hasta 15 metros de altura.
Por otro lado, su innovador diseño en la tapa de registro, hace que sea el sistema más sencillo de mantener de los que existen actualmente en el mercado.
Desde el momento que se equilibra la circulación solar, una de las bombas del conjunto solar se para, reduciendo el consumo eléctrico un 50%.
Su diseño evita el uso de vaso de expansión, purgador, y ánodo de magnesio en el circuito solar, facilitando su instalación y mantenimiento.
| MODELO | Altura máxima de instalación m |
Volumen acumulador l |
Nº de captadores |
Superficie de intercambiador de apoyo m² |
Superficie de absprción solar m² |
Clase de eficiencia energética |
|---|---|---|---|---|---|---|
| DS-MATIC H 1.15 DUO L | 10 | 150 | 1 | 0,50 | 1,90 |  |
| DS-MATIC H 1.25 DUO L | 10 | 250 | 1 | 0,85 | 1,90 | |
| DS-MATIC H 2.15 DUO L | 10 | 150 | 2 | 0,50 | 3,80 | |
| DS-MATIC H 2.25 DUO L | 10 | 250 | 2 | 0,85 | 3,80 | |
| DS-MATIC H PLUS 1.15 DUO L | 15 | 150 | 1 | 0,50 | 1,90 | |
| DS-MATIC H PLUS 1.25 DUO L | 15 | 250 | 1 | 0,85 | 1,90 | |
| DS-MATIC H PLUS 2.15 DUO L | 15 | 150 | 2 | 0,50 | 3,80 | |
| DS-MATIC H PLUS 2.25 DUO L | 15 | 250 | 2 | 0,85 | 3,80 | |
| DS-MATIC H 1.15 DUO XL | 10 | 150 | 1 | 0,50 | 2,23 | |
| DS-MATIC H 1.25 DUO XL | 10 | 250 | 1 | 0,85 | 2,23 | |
| DS-MATIC H 2.25 DUO XL | 10 | 250 | 2 | 0,85 | 4,46 | |
| DS-MATIC H PLUS 1.15 DUO XL | 15 | 150 | 1 | 0,50 | 2,23 | |
| DS-MATIC H PLUS 1.25 DUO XL | 15 | 250 | 1 | 0,85 | 2,23 | |
| DS-MATIC H PLUS 2.25 DUO XL | 15 | 250 | 2 | 0,85 | 4,46 | |
| DS-MATIC H | |
|---|---|
| Grupo de circulación solar | |
| Válvula de seguridad 3 bar | |
| Válvula de equilibrado | |
| Regulación solar | |
| 3 sondas | |
| Llave llenado/vaciado | |
| Llave de nivel | |
| Termómetro | |
| Interruptor | |
| Caudalímetro | |
| Vaso de expansión | |
| Válvula de seguridad ACS | |
| Manguitos dielétricos ACS | |
| Manguitos dieléctrico primario | |
| Fluido inhibidor | |
| Protección catódica DX DS-MATIC H 1.15 | |
| Protección catódica V DS-MATIC H 1.25/2.25 | |
| Válvula mezcladora | |
| Kit resistencia eléctrica 1,5 kW | |
| Kit resistencia eléctrica 2,5 kW | |
| Kit resistencia eléctrica 3,5 kW | |
| Pasatubos para tejado inclinado | |
| Kit de conexión hidráulico 15 m Ø 12/10 | |
| Conector doble para unión de tubo Ø 12 | |
| Caja de 4 soportes para tubo Ø 12 |
| A | B | C | D | E | F | |
|---|---|---|---|---|---|---|
| Modelo L | 1041 | 1095 | 1988 | 90 | 1912 | 2190 |
| Modelo XL | 1218 | 1272 | 1988 | 90 | 1912 | 2544 |
| A | B | C | D | E | F | G | |
|---|---|---|---|---|---|---|---|
| DS-MATIC 1.15 DUO L/XL | 140 | 548 | 615 | 810 | 891 | 1028 | 1115 |
| DS-MATIC 1.25 DUO L/XL DS-MATIC 2.25 DUO L/XL |
140 | 944 | 1129 | 1405 | 1327 | 1628 | 1715 |
